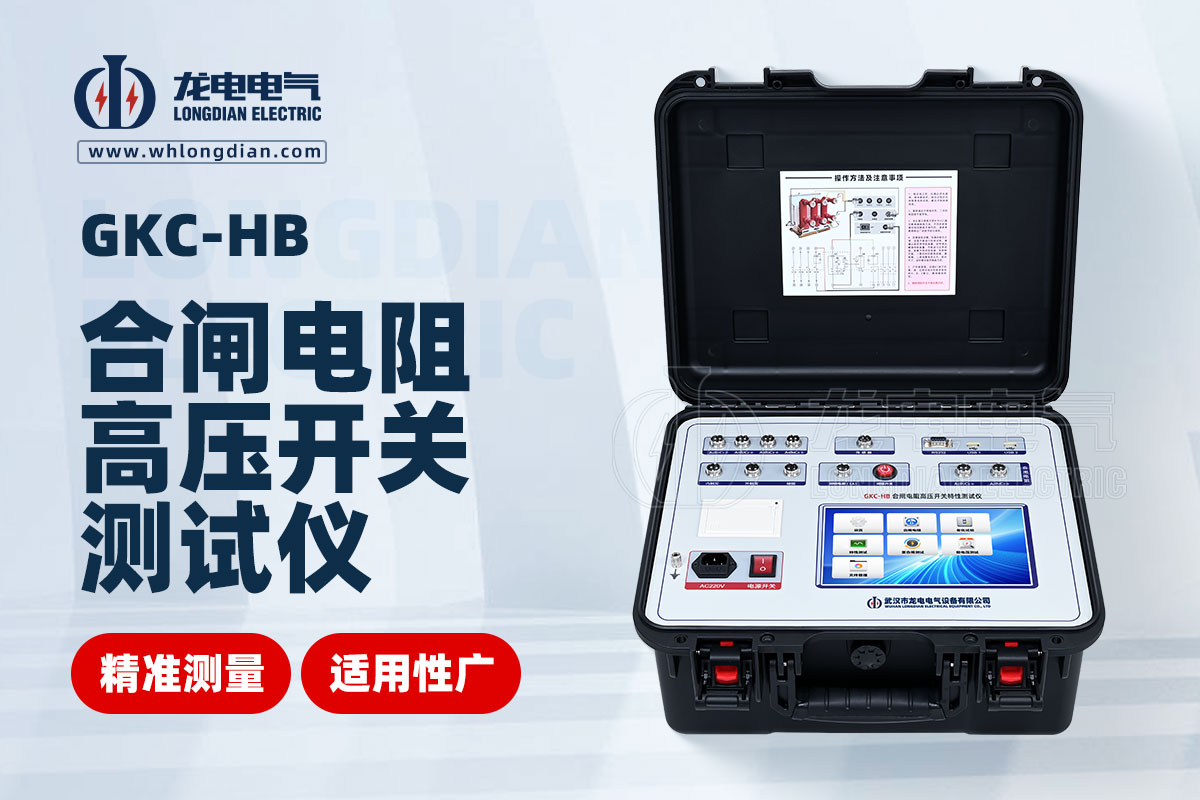

“外觸發”指的是高壓開關特性測試儀不是依靠自身發出的分/合閘命令來啟動數據采集和計時，而是依賴一個來自外部設備的電信號作為啟動測試的“發令槍”。

為什么需要外觸發？

在大多數標準測試中，測試儀會直接輸出分閘或合閘命令（電壓/電流脈沖）給開關的控制回路（分/合閘線圈），同時檢測這個命令的輸出時刻作為計時起點（t=0）。這稱為“內觸發”或“主動觸發”。

但在某些特定場景下，無法或不宜使用測試儀直接控制開關動作，就需要用到“外觸發”：

1. GIS（氣體絕緣開關設備）內部開關： 測試儀的測試線無法直接連接到GIS內部開關的線圈上，只能通過外部控制柜操作。這時就需要捕捉外部控制柜發出的分/合閘命令信號作為觸發源。

2. 三相聯動測試（需要多臺儀器或通道）：

• 當需要同時記錄多臺開關（如三相）的動作時間并精確比較其同步性時，可能需要多臺測試儀（或一臺多通道測試儀）。

• 為了確保所有測試儀都在完全相同的時刻開始計時（t=0），需要指定其中一臺作為“主機”發出觸發信號（通常是一個脈沖），其他作為“從機”的測試儀都設置為“外觸發”模式，等待接收這個外部觸發信號才開始計時。

3. 使用外部控制設備： 開關的操作由獨立的控制保護系統、PLC或繼電保護測試儀等設備執行，測試儀僅負責測量開關的動作特性。

4. 開關控制回路特殊/無法接入： 某些開關的控制回路設計特殊，不便直接接入測試儀的分/合閘輸出，或者接入存在風險。

5. 測量非標準操作（如重合閘）： 需要捕捉特定順序的操作信號作為觸發。
